Bricolage : Alimenter un écran avec un chargeur USB-C GaN

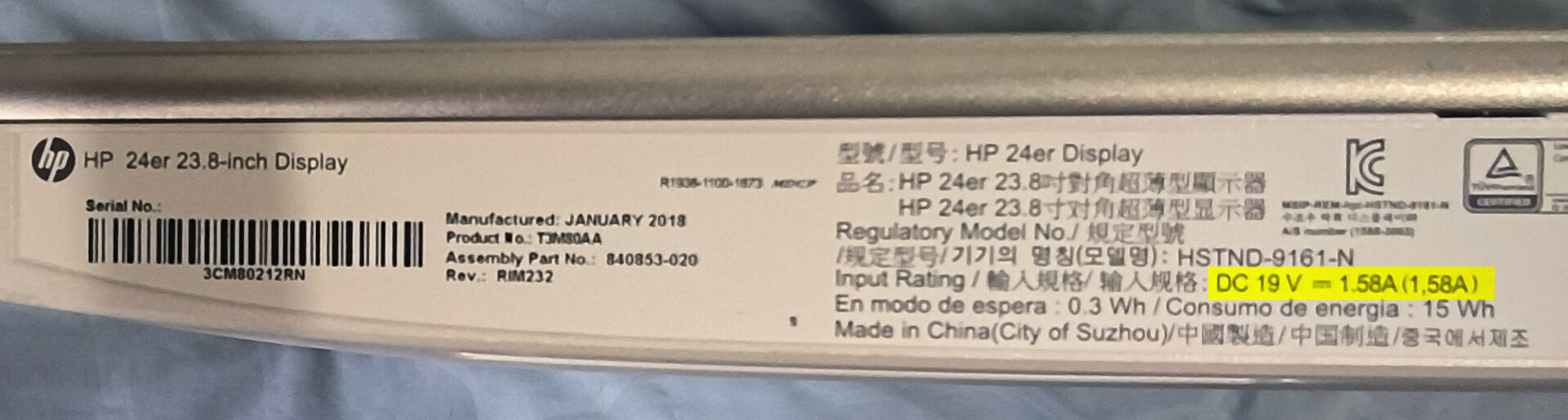

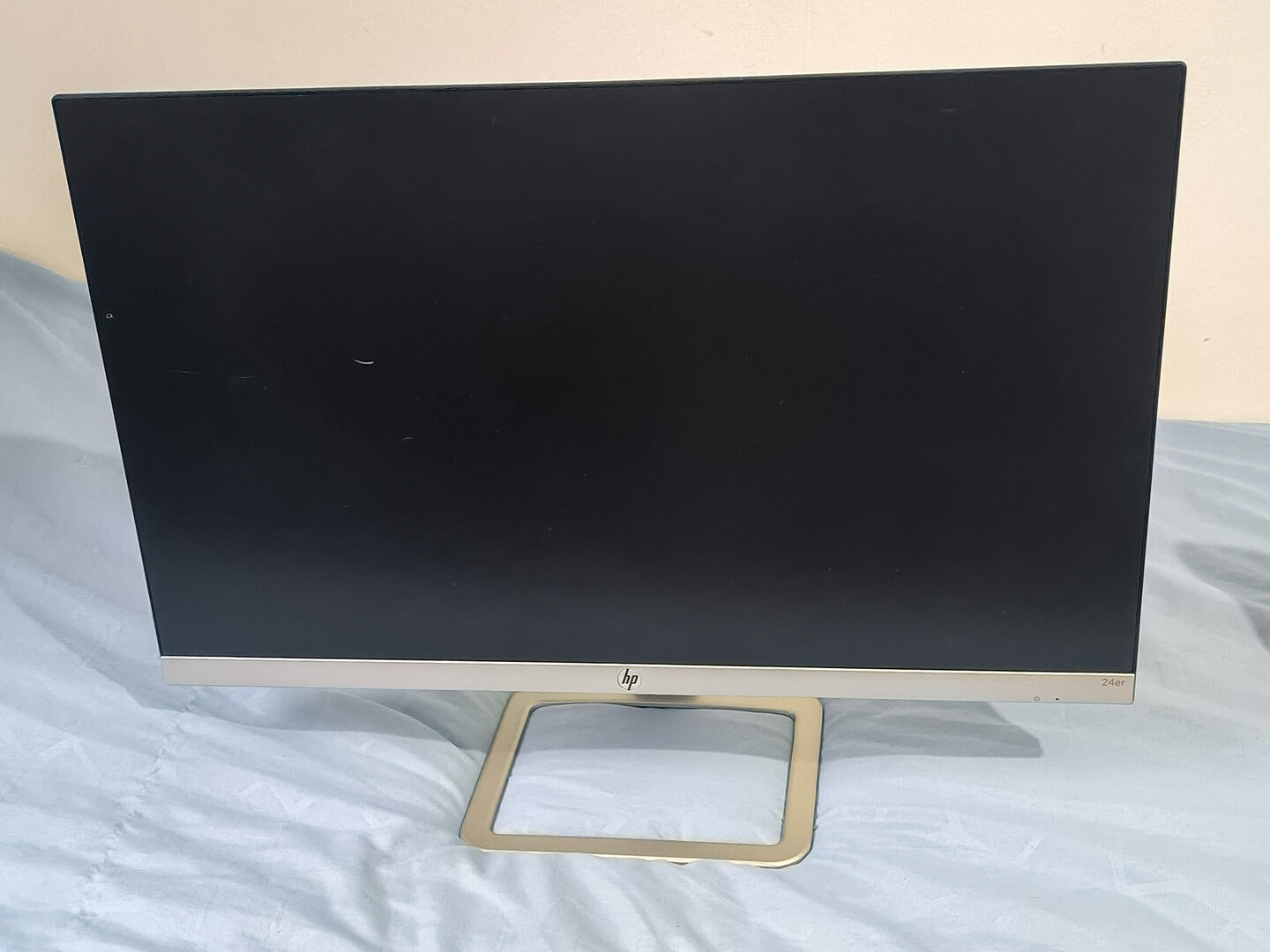

J’ai récupéré un écran HP modèle 24er sans son adaptateur secteur d’origine (19 V, 1,58 A). Comme cet écran est de meilleure qualité que ceux que je possède, j’ai décidé de le faire fonctionner sans acheter une alimentation spécifique. Voici comment j’ai créé une solution économique et efficace en utilisant un chargeur USB-C GaN avec Power Delivery (PD).

Pourquoi un chargeur GaN ?

Dans le langage courant, un chargeur, une alimentation, un adaptateur secteur ou un transformateur, c’est la même chose. Les chargeurs GaN (nitrure de gallium) sont plus compacts et offrent un meilleur rendement énergétique (environ 95 % contre 80 % pour les alimentations à découpage classiques). La norme USB-C Power Delivery permet de fournir plusieurs tensions (5 V, 9 V, 12 V, 15 V, 20 V), ce qui les rend polyvalents.

L’écran nécessite 19 V à 1,58 A, soit une puissance maximale de 19 × 1,58 = 30 W. Les appareils électroniques tolèrent souvent une légère variation de tension. Je me suis donc dit qu’alimenter l’écran en 20 V au lieu de 19 V ne poserait pas de problème.

Matériel utilisé

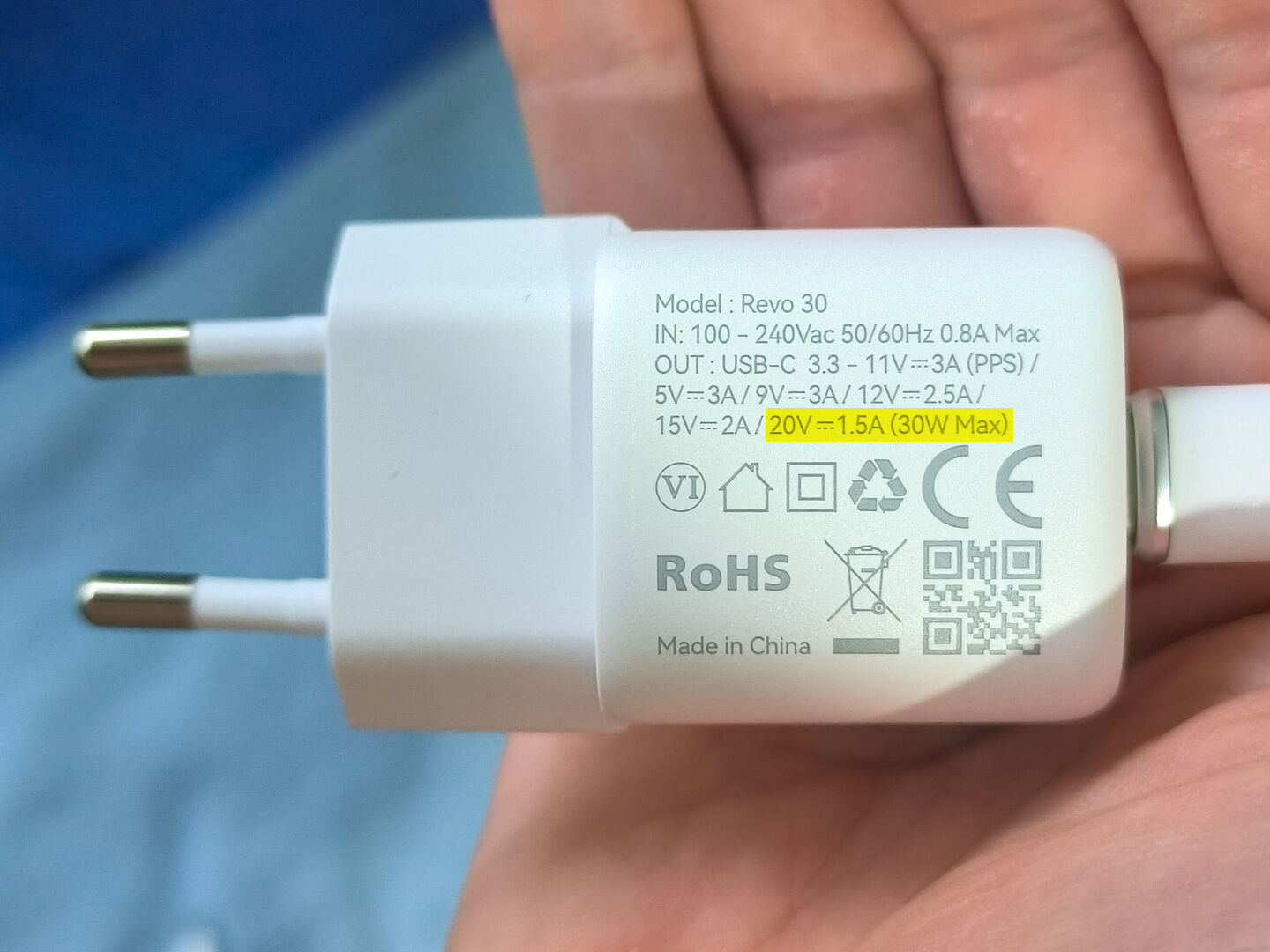

• Chargeur USB-C GaN PD : 30 W (20 V, 1,5 A), fourni avec un câble USB-C 60 W de 1 m. Coût : 15 €.
• Module PD Trigger : Permet de sélectionner une tension (9 V, 12 V, 15 V, 20 V) en forçant le chargeur à sortir autre chose que les 5 V par défaut. Coût : 0,80 € l’unité.
• Connecteur barrel : Type standard de 2,5 mm de diamètre, compatible avec l’écran. Coût : 0,30 € pièce.
• Matériel de soudure : Fils, trombone (pour le pontage), gaine thermorétractable.

Étapes de fabrication

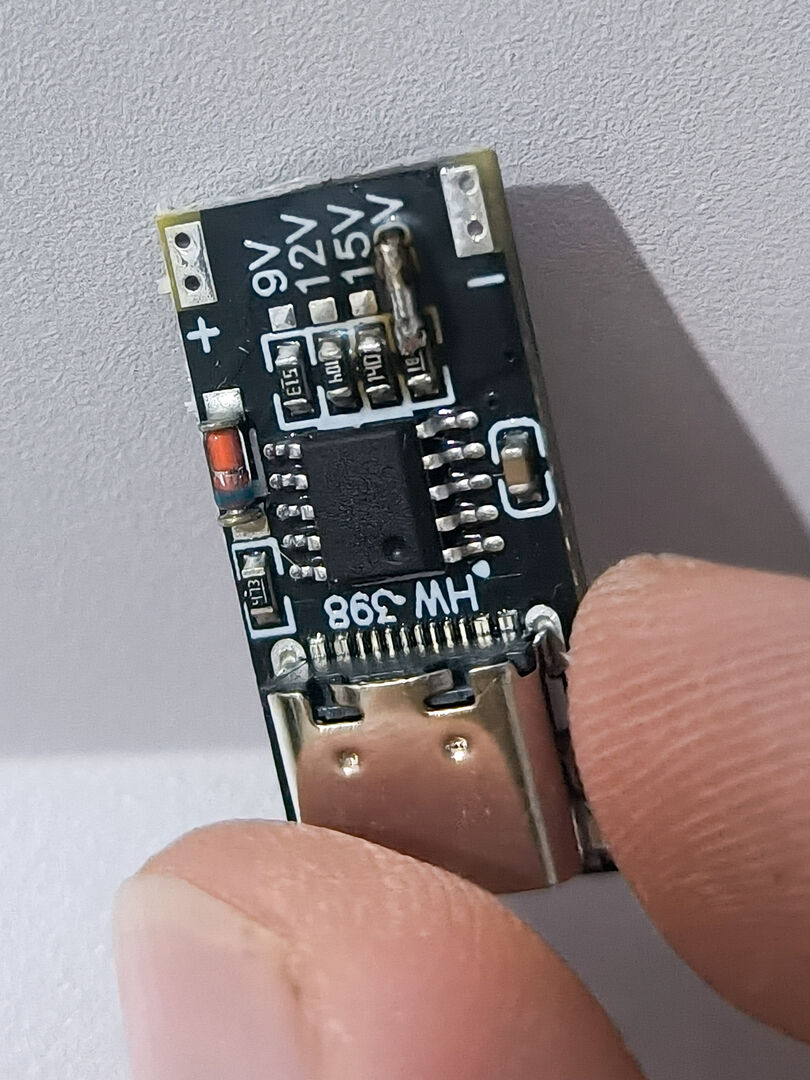

1. Configuration du PD Trigger : J’ai soudé un morceau de trombone entre la pastille « 20 V » du module PD Trigger et la résistance correspondante pour forcer la sortie à 20 V.

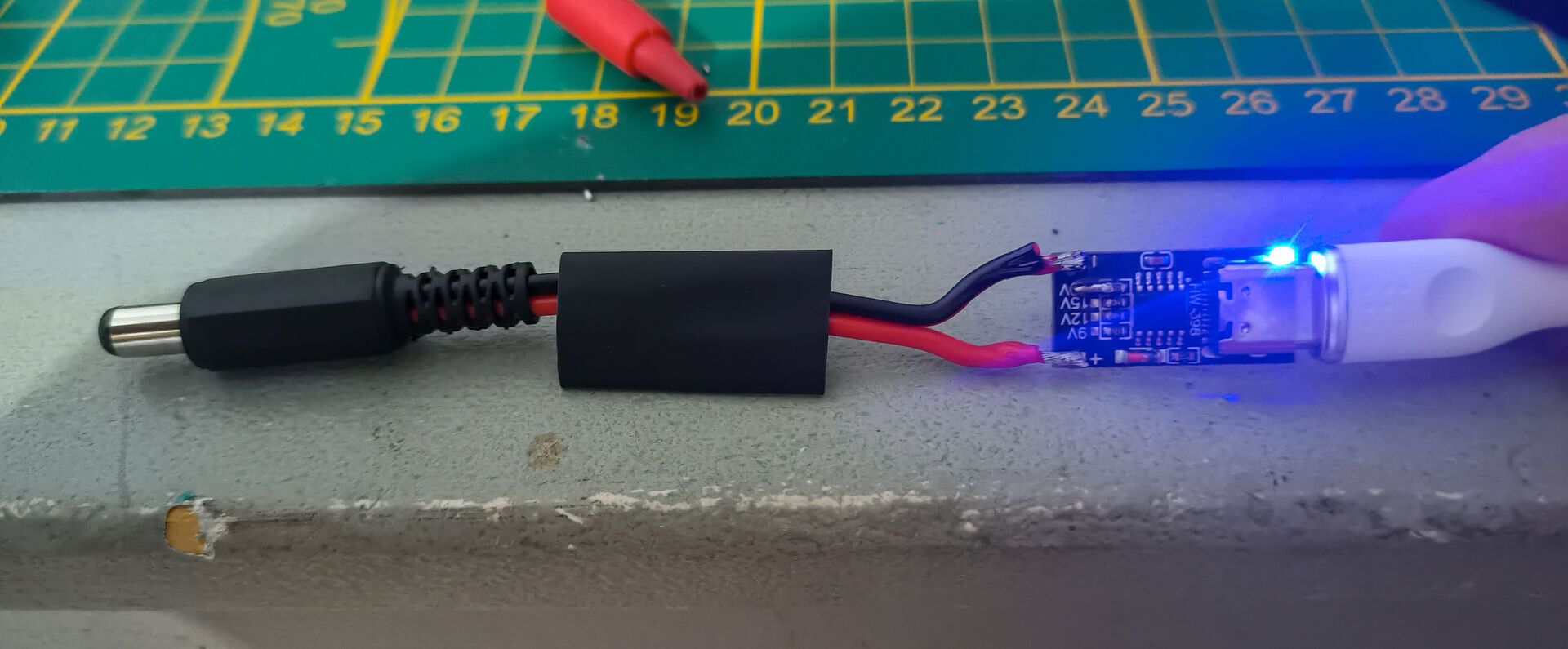

2. Connexion au barrel : J’ai soudé deux fils entre le module PD Trigger et le connecteur barrel, en veillant à respecter la polarité (borne positive au centre). J’ai ajouté une gaine thermorétractable pour protéger le module.
3. Vérification : À l’aide d’un multimètre, j’ai confirmé que la tension au connecteur barrel était bien de 20 V avec la polarité correcte.

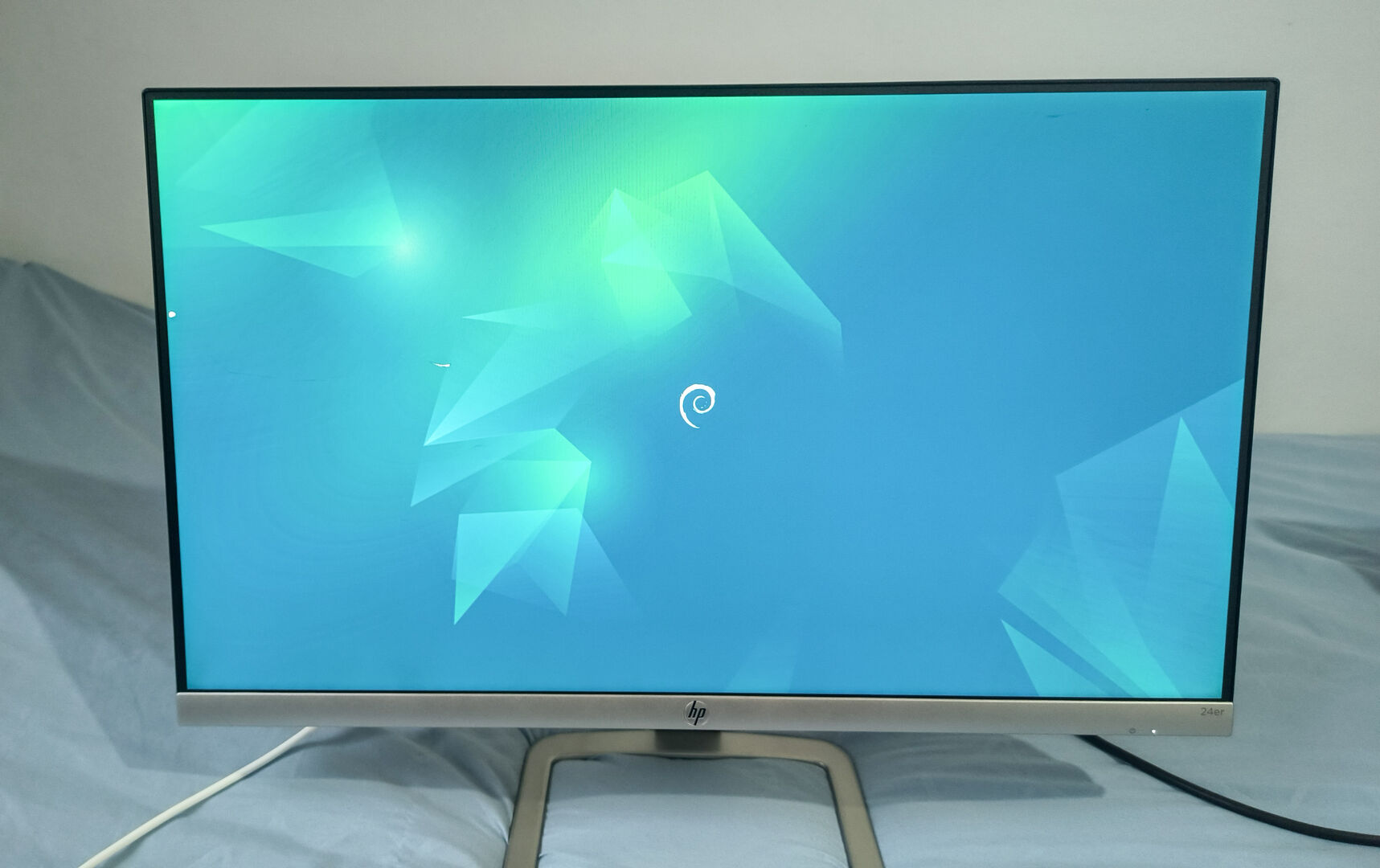

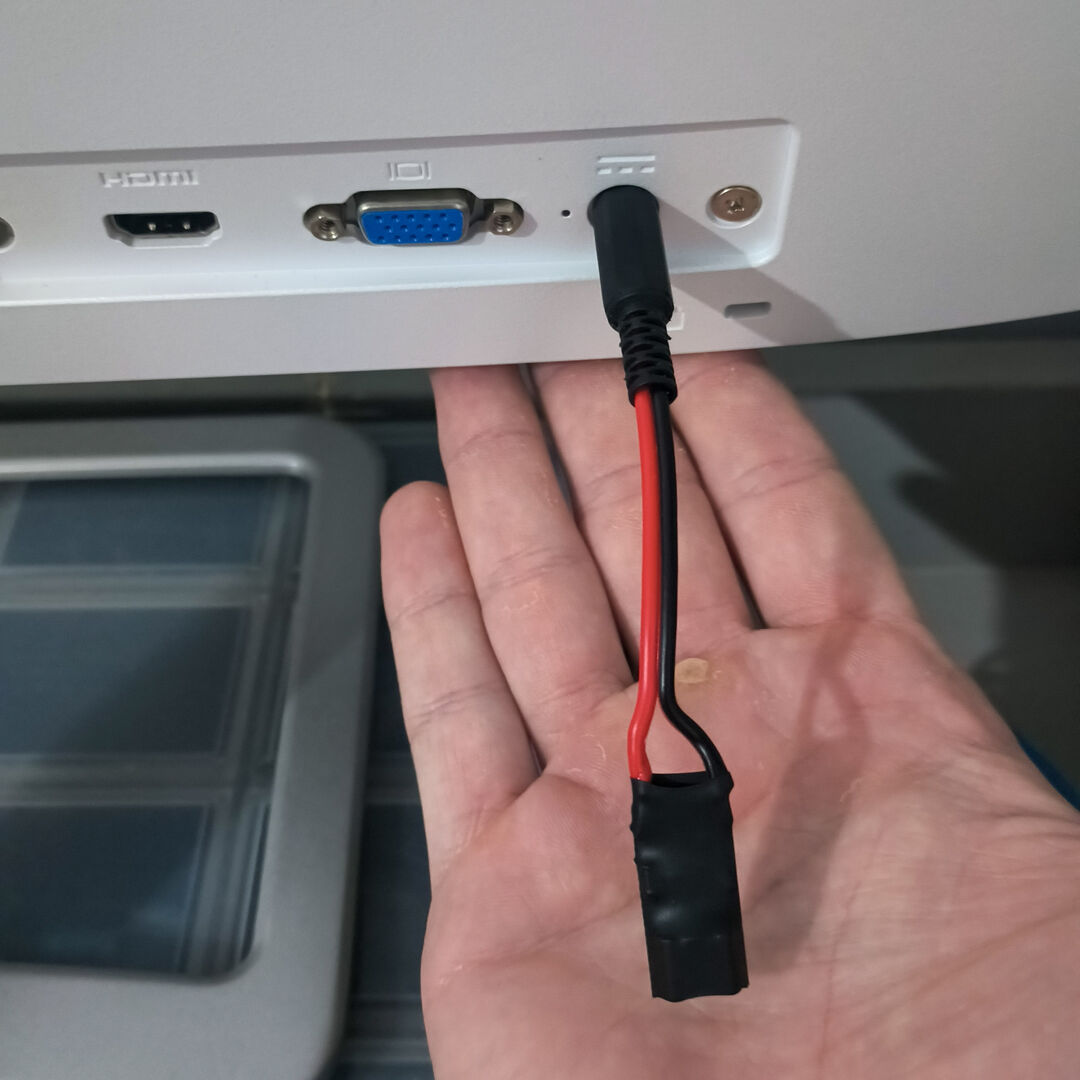

4. Test : J’ai branché l’adaptateur à l’écran, et il s’est allumé parfaitement !

Résultat et imprévu

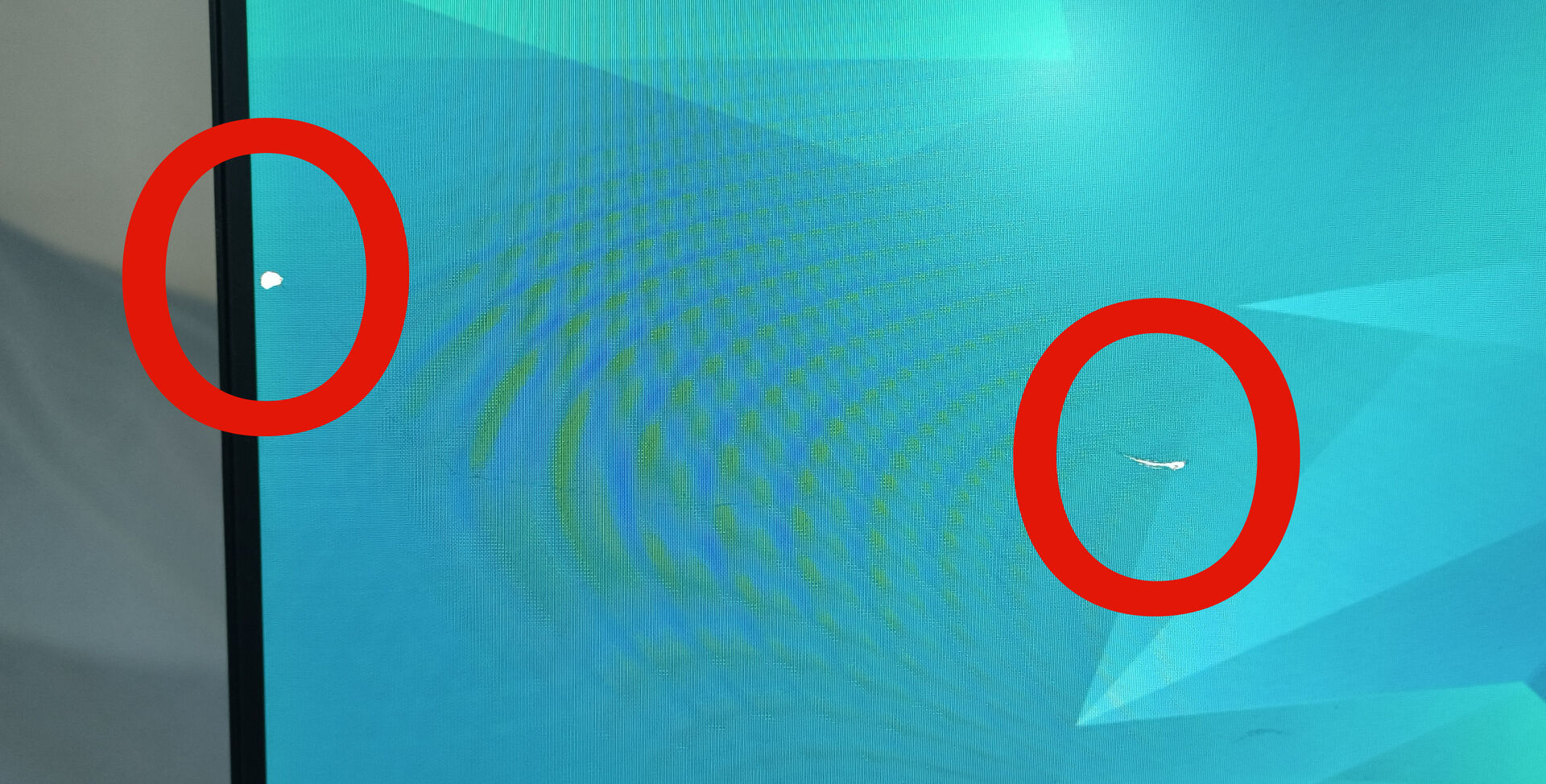

Malheureusement, l’écran présentait deux taches blanches sur la dalle, le rendant peu utilisable. J’ai donc décidé de ne pas le garder. Cependant, ce projet n’est pas perdu ! Le chargeur GaN et l’adaptateur que j’ai fabriqué sont réutilisables. Je compte les utiliser pour alimenter un autre écran 12 V que je possède, en ajustant le module PD Trigger pour sortir 12 V. Cela me permettra d’améliorer l’efficacité énergétique de cet autre écran grâce au rendement supérieur du chargeur GaN.

Conclusion

Pour environ 17 € (chargeur + modules + connecteurs), on peut créer une solution d’alimentation polyvalente, économique et plus efficace qu’une alimentation d'origine, tout en redonnant vie à des appareils électroniques.
